PCB Layout设计概述

        深圳市竞华科技有限公司主要采用Cadence Allegro、Pads、Protel等软件,能够独立完成PC主板、工控板、笔记本电脑主板、医疗器械、手机、数码相机、通信电子、光网络等电子产品的高速、高密、数模混合等PCB Layout设计。 我们的工程师对多层PCB板有着极其详尽透彻的了解,对含有盲孔、埋孔的高端PCB板结构及走线规则的理解更是胜人一筹。

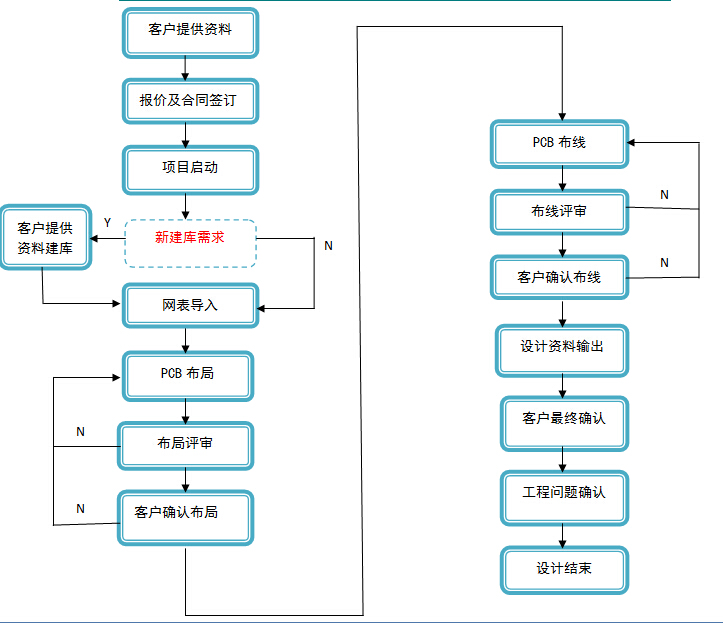

PCB Layout设计流程图


                                                备注:

                                                1、客户需提供资料:原理图、网表、结构图、需新建库的器件资料、设计要求等;

                                          2、布局、布线评审:依据业界设计规范、设计指导书、客户设计要求以及相关CHECKLIST进行;

                                          3、客户布局确认:我司提供布局文件、结构文件供客户进行布局审查;
                                          4、客户确认布局合理性、层叠方案、阻抗方案、结构、封装,并确认布线参数;

                                          5、设计资料输出:PCB源文件、Gerber文件、装配文件、钢网文件、结构文件等。
